事实上，每一层中包含的组件在不同程度上是不同的。以下是对除首层外其它层中包含哪些组件的分析。
(一)基层构件类别
基础层仍按六大块原则进行分解，除了顶部结构被底部结构所取代，底部结构根据不同的基础类型分为筏形基础、条形基础、独立基础和承台基础。
1.筏板基础层

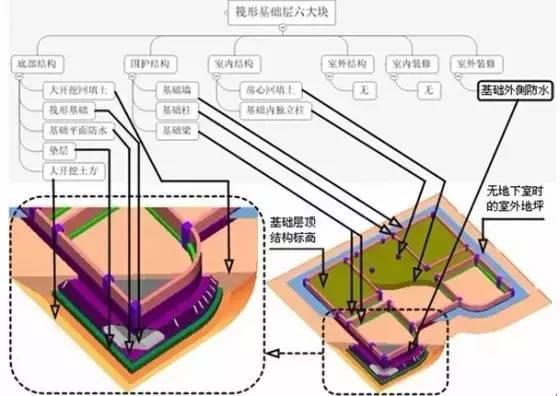

筏板基础层包括的构件如图1所示：

图1:六大块筏形基础示意图
2.条形基础层

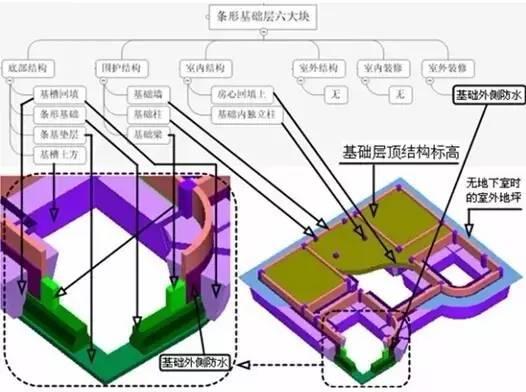

条形基础层中包含的组件如图2所示：

图2:六大块条形基础示意图
3.独立基础层

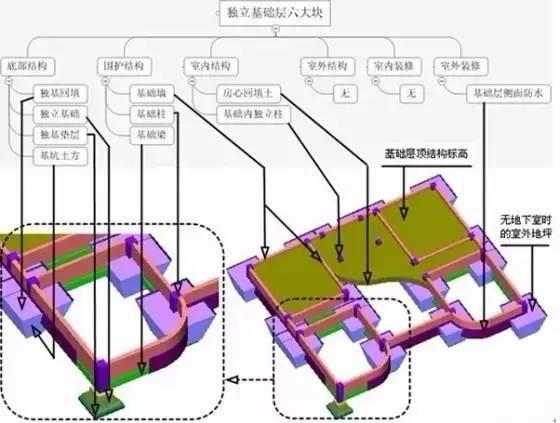

独立基础层中包含的组件如图3所示：

图3:六块独立基础示意图
4.桩承台基础层

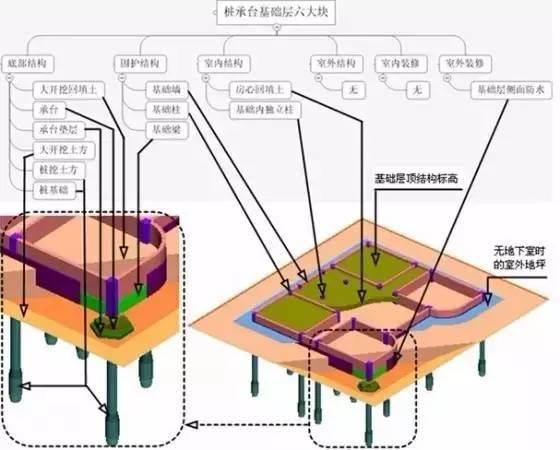

桩承台基础层的组成见图4。

图4:六大块桩承台基础示意图
(二)-n-2层包含哪些成分

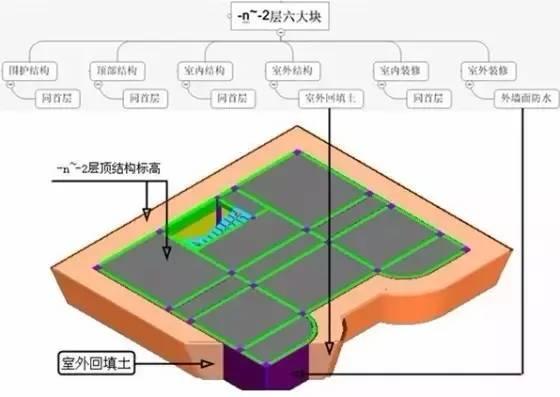

-n~-2层全部埋在地下，属于整个地下室。建筑围护结构、屋顶结构、内部结构和内部装修构件与一楼相同。室外结构已成为回填土。我们已经计算了基础层，室外装饰已经成为外墙防水。参见图5。

图5：-n-2层六大块示意图
(三)-1层包含哪些组件

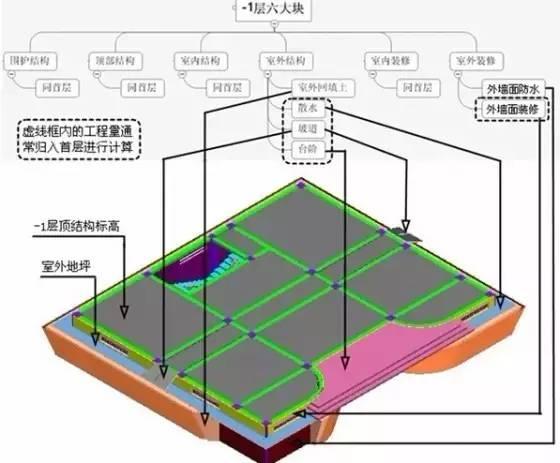

-1层属于半地下室，部分埋在地下，部分埋在地上。围护结构、顶层结构、内部结构和内部装修的组成与首层相同。室外结构中的回填土已计入基础层。室外结构中分散的水、台阶和坡道按标高应属于-1层。然而，图纸通常在一楼绘制这些组件，因此分散的水、台阶和坡道通常包括在一楼的计算中。此处一层室外装修已分为两部分，地下部分已改为室外装修，裸露地面部分属于外墙装修，一般计入一层计算。参见图6:

图6:-第1层中六个大块的示意图
(四) 2~n层包含哪些成分
2~n层一般属于建筑的标准层，其中建筑围护结构、屋顶结构、室内结构、室内装修和室外装修与首层包含相同的构件。阳台、飘窗和空调板是最常见的室外建筑。如图7所示，挡板和台阶通常不会出现。

图7:2 ~ n层大块示意图
(五)顶层包含哪些组件

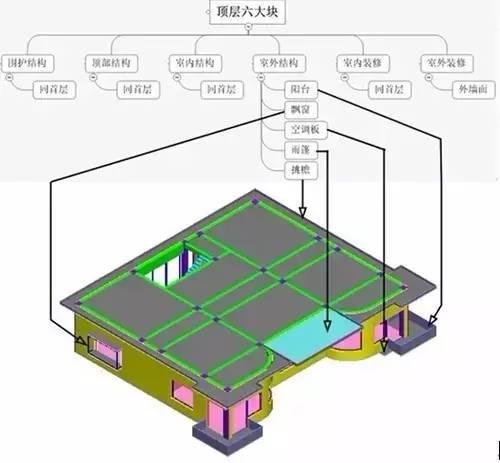

顶层可能在建筑中出现多次，但遵循的原则是相同的。围护结构、顶层结构、内部结构和内部装修与一楼相同。悬垂的屋檐和遮阳篷通常出现在室外建筑中。外裙通常不会出现在室外装饰中，如图8所示。

图8:六大板块示意图
(六)屋顶层包含哪些组件
屋顶，像顶层一样，在一栋建筑中可能会出现很多次。我们可以把屋顶想象成一个没有屋顶的大房间。
其中：
围护结构：通常会出现护墙、构造柱、顶盖和防护栏杆。
顶层结构：不存在于屋面层。
内部结构：通常是烟道，通风道和其他部件。
室外结构：如果顶层包括悬挑雨篷，屋顶层的室外结构中将没有构件。
室内装饰：此时，屋面层地面成为屋面防水的平坦部分，踢脚板成为屋面的卷起部分，墙面成为女儿墙的室内装饰，墙裙和天花板不会同时出现。
室外装饰：指女儿墙的外部装饰。

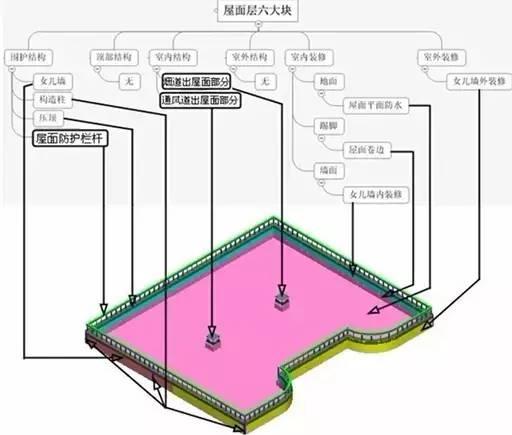

六大块屋面层示意图见图9:

图9:六大屋面砌块示意图
